Мощный бустер
alexshostka00Дата: Пятница, 17.04.2015, 23:44 | Сообщение # 1
Прохожий
Группа: Проверенные
Сообщений: 16
Статус: Offline
Город: Шостка
Дата регистрации:
03.06.2014
Пока настраивал снайп, во время резких движений всеми машинками у меня вдруг отключался борт попробовал снова, опять отключился. Включил амперметр и действительно временами приличные скачки тока что для бустеров с хоббикинга критично, поскольку для них 0.5А предел. Уж сильно много едят мои машинки в миксе с торсионами. И чтобы не рисковать на скору руку зделал свой бустер. За основу взял микросхему NCP1450 на 5В и 1А если верить даташиту. Типичная схема полкчившегося девайса:

Конденсатор на входе- тантал на 10мкФ,  со второй ноги на землю- керамика на 0,1мкФ, на выходе електролит на 220мкФ с низким эквивалентным последовательным сопротивлением для повышения КПД устройства, диод SS16, и н-канальный полевой тринзистор FDN337N. Дросель взял на 10мкГн.

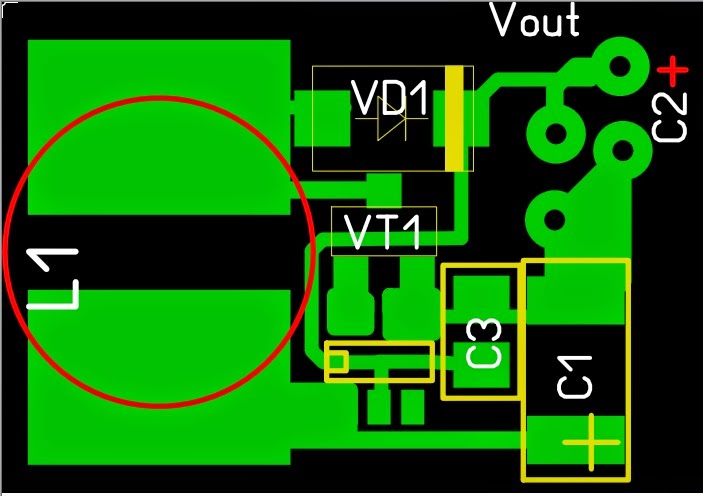

За вечерок сделал разводку:

Потом затарился детальками на кардачах. По цене вышло около 50 грн.
И вот вышел такой девайс:
Вес на фото 3.0г, размеры платы 17ммх14ммх6,5мм

Если кто хочет повторить, архив с печаткой прикрепил smile

Готов выслушать критику по поводу данного девайса


Сообщение отредактировал alexshostka00 - Воскресенье, 19.04.2015, 13:49

ZENITEДата: Суббота, 18.04.2015, 18:17 | Сообщение # 2
Профи
Группа: Администраторы
Сообщений: 740
Статус: Offline
Город: Шостка
Дата регистрации:
23.05.2014
Хорошее дело. Наверное... А испытания уже прошли?

alexshostka00Дата: Воскресенье, 19.04.2015, 11:20 | Сообщение # 3
Прохожий
Группа: Проверенные
Сообщений: 16
Статус: Offline
Город: Шостка
Дата регистрации:
03.06.2014
В воздухе еще не успел протестировать, а вот на земле проверил. Вешал резисторы в нагрузку, при токе 0.5А все холодное. Тест длился 2 часа, а при 0.7А микросхема была чуть теплая, так что тест можно считать успешным booze

ZENITEДата: Воскресенье, 19.04.2015, 13:39 | Сообщение # 4
Профи
Группа: Администраторы
Сообщений: 740
Статус: Offline
Город: Шостка
Дата регистрации:
23.05.2014
А при 1,0 А? Или ещё лучше - при 1,2?
По цене - т. е. по 50 грн и возможно обеспечить всю нашу моделку данными девайсами?
И ещё - "сделал" или уже тогда "зробив", если хочется первой иметь букву "з"  biggrin .

alexshostka00Дата: Воскресенье, 19.04.2015, 14:22 | Сообщение # 5
Прохожий
Группа: Проверенные
Сообщений: 16
Статус: Offline
Город: Шостка
Дата регистрации:
03.06.2014
ZENITEwacko ошибку подправил, а для этой микросхемы предел нормальной работы это 1А. Больше с нее не взять, к сожалению:(
А по цене- 50 грн это цена деталей без проводов/коннекторов и без цены самой платы(текстолит, его обработка, реактивы).Если брать готовый девайс, то у меня его получится сделать за 60 грн, такой как на фото


Сообщение отредактировал alexshostka00 - Воскресенье, 19.04.2015, 14:24

ZENITEДата: Воскресенье, 19.04.2015, 18:32 | Сообщение # 6
Профи
Группа: Администраторы
Сообщений: 740
Статус: Offline
Город: Шостка
Дата регистрации:
23.05.2014
Тогда скажу Deda - пусть обращается, а то он такой стеснительный cool , что может и не читать эту тему. А то всё жаловался на некорректную работу у него бустера. Может как раз тут "собака и порылась"? У него ведь тоже сервы с Хоббикинга biggrin .
